刻印試し切削
- 2014/02/10
- 23:50



アウターバレルの刻印のご依頼がありましたので試しに切削することに

実写画像などを参考にCADでフォントを起こします。
縮小拡大などしてフォント高さ3.5㎜と4㎜の2種類をプログラム。

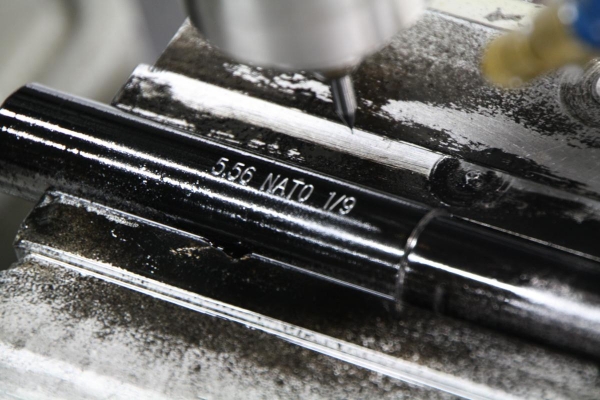

レーザーとかではなくNCフライス盤での機械彫りです

今回は深さ0.4㎜位まで彫りました。刃物のサイズにもよりますが
φ0.2とかφ0.3㎜のエンドミルで深さ0.8㎜くらいは彫れちゃいます。
刻印後のブラスト処理にも安心です。
しかし色々なフォントを作るのがちょっと大変だなー。
既存のフォントを線でDXFに換えてくれるソフトあるのかな?
輪郭はあるのだけど

さがしてみよーっと。
